耐磨堆焊焊丝

当前位置：主页 > 产品展示 > 耐磨堆焊焊丝 >

2Cr13轧辊埋弧堆焊焊丝

文章出处：安泰焊材 0319-7501112 人气：安泰焊材 0319-7501112发表时间：2018-04-06 16:06

2Cr13轧辊埋弧堆焊焊丝

AWS A5.9 ER420

说明:

2Cr13轧辊埋弧堆焊焊丝主要成分是13Cr，为马氏体不锈钢埋弧焊丝。配用不锈钢焊剂，其熔敷金属具有良好的力学性能、抗裂性能、抗晶间腐蚀性能。因合金的含量高，耐高温性良好。

用途:

2Cr13轧辊埋弧堆焊焊丝系马氏体不锈钢合金焊丝，具有良好的耐磨、耐腐蚀性能，，应用于热轧开坯辊、连铸辊、阀门、搅拌器等。

堆焊硬度HRC：42-46

焊丝化学成分(%)

	C	Mn	Si	Cr	Ni	P	S
保证值	≤0.12	≤0.60	≤0.50	11.50~13.50	≤0.60	≤0.030	≤0.030

参考电流 (AC、DC⁺)

直径(mm)	φ2.5	φ3.2	φ4.0	φ5.0
焊接电流(A)	400~500	450~550	500~600	550~650

注意事项:

1.焊道间温度建议控制在150℃左右。中小规范多道多层焊时，注意控制焊接线能量。
2.焊接部位的锈层、湿气、油污、灰尘等确实要清理干净。
3.焊剂在使用前须经300~350℃烘焙2h。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

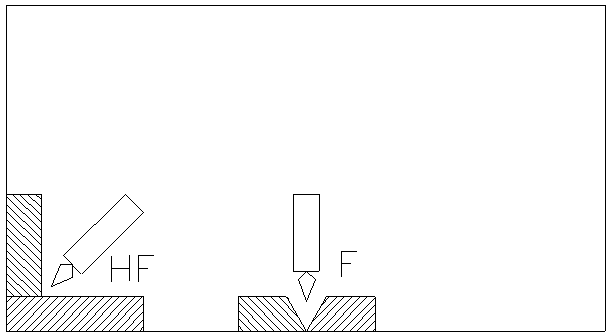

焊接位置:

2Cr13轧辊埋弧堆焊焊丝
